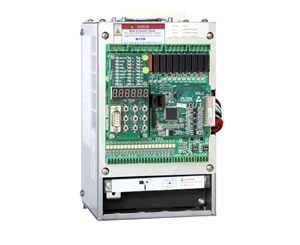

Como su nombre lo indica, el variador y controlador integrados de escalera mecánica AS330 es una combinación de variador para escalera mecánica y de controlador de escalera mecánica. Provee propiedades anti-interferencia y diseño que exceden los más altos estándares de diseño industriales, y se caracteriza por estructura compacta, menor tamaño, poco cableado, y alta confiabilidad. Adicionalmente es un dispositivo fácil de operar y con precio de mercado competitivo.
Con las funciones combinadas del controlador de escalera mecánica y variador para escalera mecánica, el variador y controlador integrados de escalera mecánica proveen a las escaleras mecánicas altos estándares de seguridad, y por otra parte, también ofrece funciones múltiples de control de operación para escaleras mecánicas para ajustarse a los requerimientos de nuestros clientes. Adicionalmente, éste habilita a la escalera mecánica para operar a diferentes velocidades de acuerdo con el flujo de pasajeros, así ayudando a generar ahorros de energía.
El variador y controlador integrados de escalera mecánica se compone de un circuito de impulsión de motor, circuito de suministro de potencia, y circuito de control. El circuito de control del variador y controlador integrados de escalera mecánica cumple la función de recibir la señal y luego retransmitirla al circuito de impulsión de motor. El circuito de impulsión de motor recibe también señales de suministro de potencia tanto del suministro de potencia industrial, como del suministro de potencia de salida de variador para escalera mecánica, y envía las señales al control de máquina de tracción de la escalera mecánica.
Con el variador y controlador integrados de escalera mecánica, el proceso operativo de la escalera mecánica se divide en dos partes. Cuando la escalera mecánica se encuentra en estado de cambio de velocidad o en modo en espera, este es impulsado por el suministro de potencia de salida de variador para escalera mecánica, y cuando se encuentra en estado de operación fluido, este es impulsado por suministro de potencia industrial. El variador y controlador integrados de escalera mecánica garantizan que las escaleras mecánicas ofrezcan una estructura compacta, fácil instalación, pruebas y puesta en marcha, operación altamente estable y segura, etc.
Características técnicas y funciones del variador y controlador integrados de escalera mecánica
1. El variador y controlador integrados de escalera mecánica incluye en su diseño dos microprocesadores embebidos de 32-bit para realizar control de la operación de la escalera mecánica y de la transmisión de motor eléctrico.
2. A través del mejoramiento del hardware del equipo, nuestro variador y controlador integrados de escalera mecánica ofrece un máximo desempeño de temperatura de unión de 175℃, baja pérdida de conmutación y vida de servicio extendida.
3. El variador y controlador integrados de escalera mecánica le provee a las escaleras mecánicas con control de frecuencia variable y control de frecuencia industrial. Por ejemplo, ofrece modos de control total de frecuencia variable, control de frecuencia variable redundante, Y-△ que se ajustan a los diferentes requerimientos de nuestros clientes y disminuyen la tasa de fallos de la escalera mecánica. Cuando la escalera mecánica se encuentra en estado de modo de espera y de cambio de velocidad, es controlado por la el control de frecuencia variable; mientras que en estado de operación en modo de espera, es controlado a través del control de frecuencia industrial. Así, se consiguen reducciones de consumo de energía eléctrica.
4. Diseño basado en una novedosa tecnología de compensación de tiempo muerto PWM, el variador y controlador integrados de escalera mecánica se encuentra en la capacidad de reducir el ruido de motor y pérdida. Por otra parte, la adopción de tecnología de modulación dinámica por ancho de pulsos ayuda a reducir el ruido de operación del motor.
Características principales
1. La tecnología de control de bucle cerrado permite lograr un mayor rendimiento.
2. Gracias a la nueva tecnología de compensación de PWM de zona muerta, la pérdida de energía es mucho menor.
3. La tecnología de modulación dinámica del portador PWM disminuye el ruido generado por el motor.
4. El controlador con variador inteligente de velocidad de operación de la escalera mecánica contribuye al ahorro de energía.
5. Tiene un microprocesador incorporado Dual 32-bit.
6. Cuenta con la tecnología de variador de frecuencia.
7. Posee el control redundante de conversión de frecuencia y de frecuencia de alimentación.
| Modelo AS330- | Capacidad nominal (kVA) | Salida de tensión nominal (A) | Motor aplicable (kW) |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
| 4T0037 | 61 | 80 | 37 |
| Modelo | 4T05P5 | 4T07P5 | 4T0011 | 4T0015 | 4T0018 | 4T0022 | 4T0030 | 4T0037 | |
| Capacidad máxima de motor aplicable (kw) | 5.5 | 7.5 | 11 | 15 | 15.5 | 22 | 30 | 37 | |
| Salida nominal | Capacidad nominal (kVA) | 5.5 | 14 | 18 | 24 | 29 | 34 | 50 | 61 |
| Corriente nominal (A) | 13 | 18 | 27 | 34 | 41 | 48 | 65 | 80 | |
| Salida de tensión mínima (V) | Clase-400V: trifásico, 380/400/415/440/460V (Correspondiente a la tensión de entrada) | ||||||||
| Potencia de entrada | Fase, tensión, frecuencia | Clase-400V: trifásico, 380/400/415/440/460V, 50/60Hz | |||||||
| Fluctuación de tensión permitida | -15%--+10% | ||||||||
| Fluctuación de frecuencia admisible | -5%--+5% | ||||||||
| Caída de tensión instantánea | Clase-400V: Mantiene la continuidad de operación cuando la tensión es superior a AC300V; Protección de baja de tensión disponible en 15ms cuando la tensión esta por debajo de AC 300V. | ||||||||
| Características de transmisión | Tipo de control | Escalera mecánica modo de control | |||||||
| Torque de arranque | 180%/0.5Hz | ||||||||
| Rango de control de velocidad | 1:100 | ||||||||
| Precisión de control de velocidad | ±0.5 | ||||||||
| Limitación de torque | Disponible (ajustable con parámetros) | ||||||||
| Precisión de torque | ±5% | ||||||||
| Rango de control de frecuencia | 0-120 Hz | ||||||||
| Precisión de frecuencia (fluctuación de temperatura) | ±0.1 | ||||||||
| Resolución de frecuencia preestablecida | ±0.06Hz/120Hz | ||||||||
| Resolución de frecuencia de salida (resolución calculada) | 0.01Hz | ||||||||
| Capacidad de sobrecarga | 150% a velocidad cero, 160% < 3Hz, 200% > 3Hz | ||||||||
| Torque de frenado | 150% (resistor de freno de conexión externa), unidad de frenado interna | ||||||||
| Tiempo de aceleración/desaceleración | 0.01---600s | ||||||||
| Frecuencia portadora | 2-11 kHz | ||||||||
| Control de señal de entrada/salida | Suministro de potencia para entrada opto-aislante control | Aislado 24V DC | |||||||
| Suministro de potencia para control de salida de relé | Aislado 24V DC | ||||||||
| Opto-aislado entrada de baja tensión | 20-canales, entrada intercambiable de valores, control de señal opto-aislada, entrada se señal de suministro de potencia - aislado 24VDC | ||||||||
| Entrada de alta tensión Opto-aislada | 1-canal, entrada intercambiable de valores | ||||||||
| Salida de relé programable 1 | 8-canales, contacto normalmente abierto, SPST Resistencia de contacto, 3A 250VAC o 3A 30VDC | ||||||||
| Salida de relé programable 2 | 4-canales, Contacto NC, SPST Resistencia de contacto: 6A250VDC | ||||||||
| Señal de comunicación CAN | 1-canal (monitoreo de seguridad en conmutación) | ||||||||
| Entrada analógica | 1-canal, terminal-única o entrada diferencial, rango de tensión de entrada: -10V-+10V, precisión 0.1% | ||||||||
| Funciones de protección | Protección de sobrecarga de motor | Función disponible a través de ajuste de parámetros | |||||||
| Drive protección de sobrecarga | 160%, < 0Hz: 5s, 165% > 0Hz: 10s | ||||||||
| Protección para cortos circuitos | Protección para el variador y controlador integrados de escalera mecánica cuando se presenta sobreintensidad generada por corto circuito de cualquiera de las dos fases en el extremo de salida | ||||||||
| Protección de pérdida de fase de entrada durante operación | Durante la operación, si se presenta pérdida de fase de entrada, la salida se detendrá para proteger el variador y controlador integrados de escalera mecánica | ||||||||
| Protección de pérdida de fase | Cuando se pierde una fase durante la operación de la escalera, el circuito se apagará para proteger el variador y controlador integrados de escalera mecánica | ||||||||
| Umbral de sobretensión | 810V(series 400V) | ||||||||
| Umbral de bajas de tensión | 380V(series 400V) | ||||||||
| Compensación de corte de suministro eléctrico instantáneo | Protección sobre 15s | ||||||||
| Sobrecalentamiento de aspas de radiación | Protección a través de termistor | ||||||||
| Protección de unidad de frenado | Diagnóstico automático de fallos de unidad de frenado, y subsecuente activación de protección | ||||||||
| Protección de módulo | Incluye protección de sobreintensidad, corto circuito y sobrecalentamiento | ||||||||
| Protección de sensor de corriente | Auto detecta mientras se encuentra encendido | ||||||||
| Protección de velocidad-inversa | Detección a través de interruptor fotoeléctrico | ||||||||
| Protección I ²t | Detección a través de corriente trifásica | ||||||||
| Protección de sobreintensidad de tensión de entrada | series 400V: Protección disponible cuando la tensión es > 725V, series 200V: Protección disponible cuando la tensión es > 360V Detecta cuando se detiene. | ||||||||
| Protección de fallos de salida a tierra | En caso de presentarse un corto circuito a tierra durante operación, la salida se detendrá para proteger el inversor para ascensor | ||||||||
| Protección de desbalance de salida | En caso de presentarse desbalance en la corriente de salida, la salida se detendrá para proteger el inversor para ascensor | ||||||||
| Resistencia de frenado protección para cortos circuitos | Detecta mientras realiza operación de frenado | ||||||||
| Protección de anti-reversa | Protección de detección de escalera mecánica en funcionamiento en sentido contrario | ||||||||
| Protección de exceso de velocidad | Cuando la velocidad está por encima del 100% de la velocidad nominal | ||||||||
| Protección de baja velocidad | Cuando la velocidad de operación es mucho menor que la velocidad nominal derivada de errores del sistema, etc. | ||||||||
| Protección de detección de velocidad de pasamanos | Protección disponible la velocidad de pasamanos es inconsistente detectada durante la escalera mecánica en operación | ||||||||
| Protección Stair-loss | Verifique el stair-loss durante operación, y active la protección | ||||||||
| Error EEPROM | Auto-detecta mientras se encuentra encendido | ||||||||
| Ambiente de operación | Pantalla LCD Chino/inglés | Todos los sub-menús | |||||||
| Temperatura ambiente | -10-+45℃ | ||||||||
| Humedad | Menor a 95%RH (sin condensación) | ||||||||
| Temperatura de almacenamiento | -20-+60℃ (para transporte de corta duración) | ||||||||
| Lugares de aplicación | Interiores (sin gas corrosivo ni polvo pesado) | ||||||||
| Altitud | Menor a 1000m | ||||||||
| Estructura | Grado de protección IP | IP20 | |||||||
| Método de refrigeración | Refrigeración por ráfaga de aire | ||||||||
