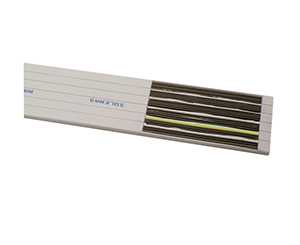

Cable flexible para ascensores (24 núcleos o inferior)

Parámetros principales
Nombre del producto: Cable flexible para ascensores
Estándar del producto: 60227 IEC 71f (TVVB)
Modelo del cable: TVVB, TVVB (G)
Especificación del cable:
60227 IEC 71f (TVVB): 300/500V 0.75-1.0mm2 (3-24 núcleos);
60227 IEC 71f (TVVB): 450/750V 1.5-2.5mm2 (3-12 núcleos);
Temperatura de operación: -0°C~40°C (La temperatura permitida máxima del conductor es de 70℃)
Clase del conductor: Clase 5
Material del conductor: Cableado de cobre suave anaeróbico
Material de aislamiento: Material de aislamiento de PVC sin plomo de alta calidad.
Color del núcleo de aislamiento: Núcleo de aislamiento negro con números blancos y amarillo/verde
Color y material del revestimiento: Material PVC elástico sin plomo resistente al frio de alta calidad, gris o negro.
Ensayo de combustión: Conforma los requisitos del ensayo de combustión de cable vertical especificado por IEC60332-1.
Resistencia DC del conductor a 20°C: Cumple con GB/T3956-1997 (IEC228)
Resistencia al aislamiento 70°C: Cumple con los requisitos GB5023.6-2008 (IEC227-6)
Prueba de resistencia de tensión del producto acabado:
300/300V: 1.5KV (AC)/5min, sin avería;
300/500V: 2.0KV (AC)/5min, sin avería;
450/750V: 2.5KV(AC) 5min, sin avería
Especificaciones mecánicas del cable 60227IEC71f (TVVB):
Longitud de suspensión libre: ≤35m;
Altura de desplazamiento: ≤70m;
Velocidad nominal: ≤1.6m/s;
Diámetro de flexión: ≤400mm;
Diámetro mínimo: 30mm;
Prueba de flexibilidad: >30000 veces (Sin avería del circuito ni corto circuito en el núcleo de aislamiento.)
Certificado del producto: Número del certificado 3C: 2004010105119789, Número del certificado CE.: CE-LVD-0502
Rendimiento ambiental sin plomo: El contenido de metal de nuestro producto cumple con los requisitos de EU RoHS.

Observaciones: Cuando la velocidad de operación oscila entre 1,6m/s-4,0m/s y la longitud de suspensión es superior a 35mm, el cable del elevador requiere de un componente de refuerzo hecho de un cable de acero galvanizado o de cable de fibra. El modelo correspondiente del cable es 227IEC 71f (TVVB) (G).

Otros productos
    1. Cable flexible para ascensores (25 núcleos o superior)
    2. Cable flexible para ascensores (25 núcleos o superior)

      Ensayo de combustión: Satisface los requisitos del ensayo de cables verticales especificados por IEC60332-1. Resistencia DC del conductor a 20ºC: Cumple con los requisitos GB3956.-1997(IEC228:1978) y JB8734.3~4-1998 Resistencia de aislamiento a 70°C: Cumple con los requisitos GB5023.3-2008 (idt IEC227-3:1985)

    1. Cable personalizado para ascensores
    2. Cable personalizado para ascensores

      1. Asegúrese de conectar a la toma de tierra todo el equipo dentro del cuadro control. El cable de tierra corto y grueso debe estar conectado a la toma de tierra o barra de tierra adecuada. 2. El cable personalizado emplea un conductor plano (como una malla de metal) con baja impedancia y potencia de transmisión de alta frecuencia. 3. El cable de alimentación se debe proteger para limitar la radiación y la transmisión de ondas electromagnéticas. Además, se debe considerar también la impedancia de transferencia de la capa de protección.
