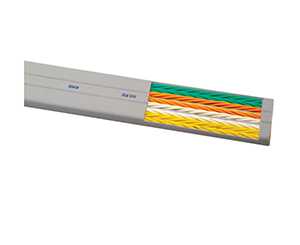

РусскийCable flexible para ascensores (25 núcleos o superior)
Parámetros principales
Estándar del producto: GB5023.3.6-2008(IEC227-6:1985) y CNCA-01C-002:2007
Modelo: TVVB, TVVB (G)
Especificación del cable: TVVB 300/500V 0.75~1.0mm2 (25-60) núcleos; TVVB (G) 300/500V 0.75~1.0mm2 (25-60) núcleos
Temperatura de funcionamiento: -0°C~40°C (La temperatura máxima permitida del conductor es de 70℃)
Clase de conductor: Clase 5
Material del conductor: Cableado de cobre suave anaeróbico
Material de aislamiento: Material de aislamiento de PVC sin plomo de alta calidad
Color del núcleo de aislamiento: De varios colores con números impresos
Color y material del revestimiento: PVC elástico sin plomo resistente al frío de alta calidad. Color gris o negro.
Ensayo de combustión: Satisface los requisitos del ensayo de cables verticales especificados por IEC60332-1.
Resistencia DC del conductor a 20ºC: Cumple con los requisitos GB3956.-1997(IEC228:1978) y JB8734.3~4-1998
Resistencia de aislamiento a 70°C: Cumple con los requisitos GB5023.3-2008 (idt IEC227-3:1985)
Prueba de resistencia de tensión del producto acabado: 300/500V: 2.0KV(AC)/5min, sin avería.
Especificaciones mecánicas:
Longitud de suspensión libre: ≤80m;
Altura de desplazamiento: ≤160m;
Velocidad nominal: ≤4.0m/s;
Diámetro de flexión: ≤700mm;
Diámetro de fléxión mínima: 8 veces de grosor del cable;
Prueba de flexibilidad >3,000,000 veces (No ocurre ninguna avería ni corto circuito en el núcleo de aislamiento).
Certificado del producto: Número del certificado 3C: 2004010105119789; Número del certificado CE.: CE-LVD-0502
Rendimiento ambiental sin plomo: El contenido de metal de nuestro producto cumple con las especificaciones EU RoHS.
Observaciones: Cuando la velocidad nominal oscila entre 4,0m/s-10,0m/s y la longitud de suspensión supera los 80m, se aplica un componente de refuerzo hecho de alambre de metal galvanizado o de cable de fibra. El modelo de cable correspondiente es TVV (G).
- Cable personalizado para ascensores
1. Asegúrese de conectar a la toma de tierra todo el equipo dentro del cuadro control. El cable de tierra corto y grueso debe estar conectado a la toma de tierra o barra de tierra adecuada. 2. El cable personalizado emplea un conductor plano (como una malla de metal) con baja impedancia y potencia de transmisión de alta frecuencia. 3. El cable de alimentación se debe proteger para limitar la radiación y la transmisión de ondas electromagnéticas. Además, se debe considerar también la impedancia de transferencia de la capa de protección.
- Cable de cobre suave con aislamiento de PVC resistente al aceite
Material de aislamiento: Material de aislamiento de PVC sin plomo de alta calidad Color del núcleo de aislamiento: Según GB5023.7-2008 (IEC227-7) y JB8734.5-1998 Material del revestimiento: 60227IEC74 (RVVYP): Revestimiento de PVC resistente al aceite y sin plomo de alta calidad; RVVP: Revestimiento de PVC sin plomo de alta calidad.
