РусскийSistema de doblado robótico (Robot para doblar, robot de doblado)

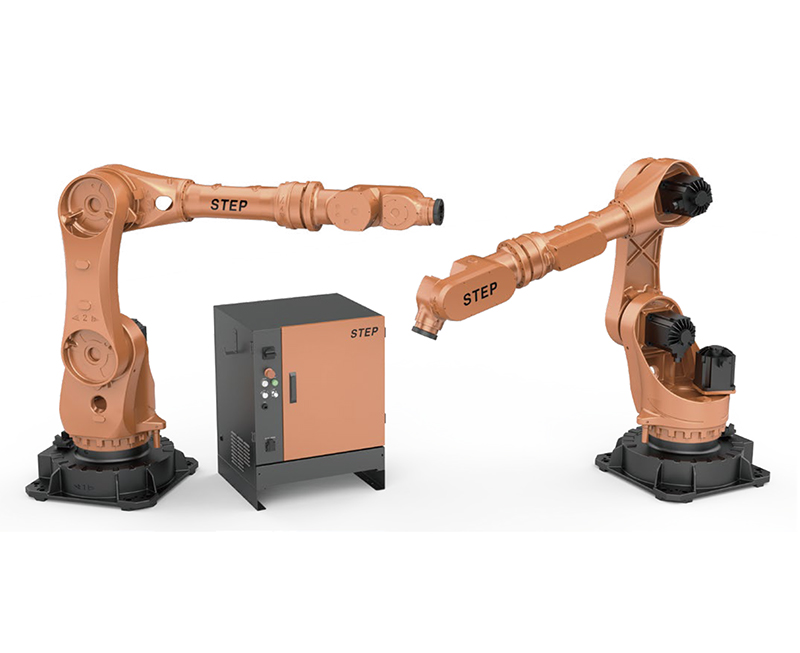

El sistema de doblado robótico SR60-90/2280B está especialmente diseñado con alta velocidad, lo que garantiza un rendimiento de flexión rápido y estable. Se admiten opciones de peso de carga de 60 kg/90 kg, el radio de trabajo máximo es de hasta 2,281mm, lo que brinda amplio rango de aplicación para el sistema de doblado robótico.
Características
1) Alta precisión
Precisión de reposicionamiento de ±0.1mm.
2) Altamente configurado
Las piezas importantes son importadas, confiable y estable.
3) Rápido
15% más rápido en el movimiento articular para trabajos de flexión;
Trayectoria de flexión optimizada, función de volteo de material, eficiencia mejorada de la estación de trabajo.
4）Nueva estructura
Diseño modular, relación entre la longitud del antebrazo (X) y la longitud del brazo grande (Y) especialmente ajustada para procesos de flexión;
Se admite altura de paletización adicional (H).
Modelos
| Modelo | SR60/2280B | SR90/2280B | |
| Max. radio de trabajo | 2281mm | 2281mm | |
| Precisión de reposicionamiento | ±0.1mm | ±0.1mm | |
| Carga útil | 55kg | 90kg | |
| Cantidad de grado de libertad | 6 | 6 | |
| Max. velocidad angular de cada eje (°/s) | J1 | 150 | 125 |
| J2 | 150 | 105 | |
| J3 | 150 | 125 | |
| J4 | 215 | 215 | |
| J5 | 190 | 165 | |
| J6 | 280 | 230 | |
| Rango de movimiento articular (°) | J1 | ±180 | ±180 |
| J2 | +135~-126 | +135~-126 | |
| J3 | +55~-230 | +55~-230 | |
| J4 | ±180 | ±180 | |
| J5 | ±120 | ±120 | |
| J6 | ±360 | ±360 | |
| Par de carga estática permitida de la muñeca del robot | J4 | 229Nm | 321Nm |
| J5 | 229Nm | 321Nm | |
| J6 | 136Nm | 165Nm | |
| Inercia de carga permitida de la muñeca del robot | J4 | 32kg·m2 | 52kg·m2 |
| J5 | 32kg·m2 | 52kg·m2 | |
| J6 | 28kg·m2 | 45kg·m2 | |
| Posiciones de montaje | Montaje regular | Montaje regular | |
Paquete de software para doblado
1) Buena compatibilidad
Combinado con los sistemas convencionales Delem, Cybelec y Esa;
Compatible con los modos de comunicación comunes de E/S y E/S de bus.
2) Interfaz de operación fácil de usar
Todos los parámetros de configuración mostrados en una sola pantalla, fácil y rápido de cambiar;
3 puntos en la consola de programación (Teach Pendant) para generar un sistema de coordenadas de flexión, fácil de operar;
Inserta comando de movimiento de un solo paso.
3) Instrucciones de codificación para doblar
Instrucciones de codificación para el seguimiento y la corrección automáticos:
'Bendtuning' para la corrección automática de piezas de trabajo, utilizada para garantizar la precisión del posicionamiento.
'Bendtrack_IO' para el cálculo automático de la posición de seguimiento sin enseñanza.
Sistema de control SRC 2.7
1) Abundantes versiones para robots con diferentes cargas útiles y aplicaciones.
2) Control de robot integrado, control de movimiento, control PLC y control de seguridad. Inteligente, flexible y seguro.
3) Varias funciones de interfaz externa, soportando múltiples bus de campo a estándares industriales. Expansión de automatización eficiente y conveniente.
4) Nuevo diseño modular, rentabilidad alta y facilidad de uso, operación y mantenimiento convenientes, menores costos de actualización e integración de productos.
Modelos

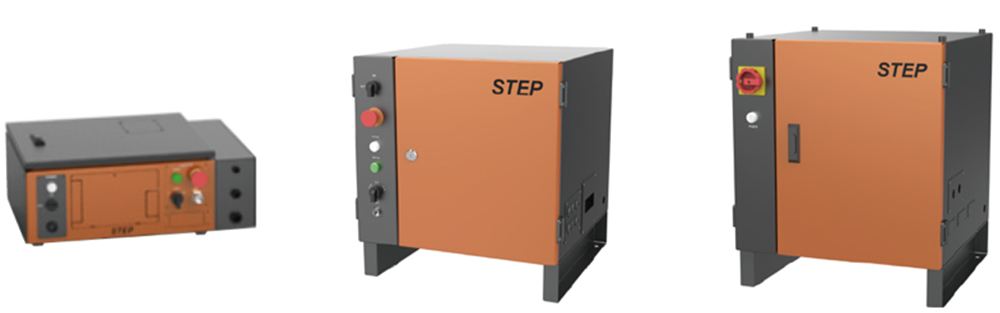

| Modelo | SRC2.7C | SRC2.7S | SRC2.6F |
| Nombre | Gabinete de control compacto | Pequeño gabinete de control | Gabinete de control de eje adicional |
| Robot aplicable | Serie SD | Serie SA, SD | Serie SA, SD, SR |
| Dimensión An*L*Al (mm) | 460x395x200 | 500x515x545 | 500x515x600 |
| Nivel de protección | IP20 (IP54 opcional) | IP54 | IP54 |
| Fuente de alimentación | AC200V~AC240V 50/60HZ | AC200V~AC240V 50/60HZ | AC3×360V~3×440V 50/60HZ |
| Cantidad de ejes | Up to 7 | Up to 8 | Up to 3 |
| IO | 16DI/16DO | 16DI/16DO | |
| Otras interfaces | SB3.0/USB2.0/RS232/RS485/Ethercat/Canopen | ||
| Bus de campo | ProfiBUS/Profinet/CANopen/Modbus/DeviceNet/EtherCAT/EtherNet/IP | ||
| Ambiente | Temperatura 0~40℃, humedad 45~80% RH | ||
| Weight (kg) | 25 | 45 | 50 |
| Ejes adicionales | Potencia: menor que 1×750W Escala de voltaje: ~200V | Potencia: menor que 2×1.5KW Escala de voltaje: ~200V | Potencia: menor que 3×6.5KW Escala de voltaje: ~200V, ~400V |
Características
1) Alta resolución HMI
Procesador ARM Cortex A9 de doble núcleo, pantalla y funcionamiento suave;
Diseño novedoso y compacto;
Alta resolución 1024 x 768;
Protección de alto nivel IP65.
2) Potente algoritmo
Aceleración autoadaptativa y desaceleración de la inercia;
Detección de colisión;
Supresión de vibración para minimizar el temblor del robot durante la operación.
3) Sistema de control de servoaccionamiento estable
Servosistema totalmente autodesarrollado por STEP;
Autoajuste de los parámetros servo.
4) Extra expansiones
Modbus TCP/CC-LINK
PROFIBUS/PROFINET
DeviceNet/EtherCAT
EtherNet_IP/CANopen
-
