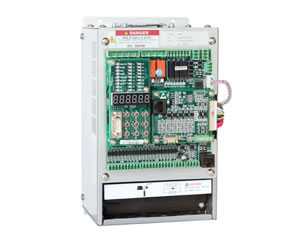

РусскийVariador y controlador integrados de ascensor
Durante el diseño del variador y controlador integrados de ascensor AS380, una variedad de factores, incluyendo la confiabilidad y seguridad del ascensor, características inherentes a la operación del ascensor, y características de potencial de carga eléctrica de los ascensores, etc., son tomadas en consideración. Cuenta con un diseño basado una tecnología de regulación de velocidad de frecuencia variable y tecnología de control de ascensor, el variador y controlador integrados de ascensor es una combinación ideal de un sistema de control de frecuencia rotacional (variador) y de controlador de ascensor. Su unidad doble de microprocesador 32-bit embebido le otorga la capacidad de completar la función de operación del ascensor y transmisión. Las múltiples funciones de operación para el ascensor satisfacen los diferentes requerimientos de nuestros clientes. Adicionalmente, el variador y controlador integrados de ascensor ofrecen un desempeño mejorado, soluciones simples de aplicación, eficiencia de costos, adicionalmente se caracteriza por su estructura compacta de menor tamaño, poco cableado y alta confiabilidad.
¿Porque seleccionar el variador y controlador integrados de ascensor?
1. Ascensores con el variador y controlador integrados ofrece altos estándares de seguridad, porque el sistema de control y sistema de control de velocidad rotacional (variador) ofrecen funciones de seguridad para protección del equipo. Por otra parte, las propiedades anti-interferencia del sistema integrado exceden los más altos niveles de estándares industriales relacionados.
2. como resultado de la comunicación serial por Bus CAN, el variador y controlador integrados de ascensor es provista por un simple cable de conexión, gran capacidad de transmisión de información y alta confiabilidad. También ofrece alta compatibilidad, dado que es aplicable tanto para motores síncronos y motor asíncronos. Codificadores ABZ incremental pueden ser aplicados para permitir control del motor síncrono.
3. La adopción de avanzada tecnología de control de vector habilita al variador y controlador integrados de ascensor para ofrecer superior desempeño de regulación de velocidad del motor, así permitiéndole al ascensor ofrecer a los pasajeros una mayor sensación de confort. Nuestro novedoso desarrollo de tecnología de compensación de arranque sin sensor de carga, también le permite al ascensor ofrecer mayor sensación de confort durante el arranque sin necesidad de la instalación de un dispositivo de medición de peso.
4. El variador y controlador integrados de ascensor le proporcional al ascensor mayor eficiencia de operación, y también ofrece función de control grupal. Permite realizar el control de un máximo de ocho ascensores de forma sincrónica, y también soporta control de grupo de ascensores con igual nivel de destino.
5. Diseño basado en una novedosa tecnología de compensación de tiempo muerto PWM y tecnología de modulación dinámica por ancho de pulsos, el variador y controlador integrados de ascensor se encuentra en la capacidad de disminuir efectivamente los niveles de ruido de motor y pérdida de motor.
6. Como resultado del diseño de hardware mejorado, el variador y controlador integrados de ascensor ofrecen una temperatura de unión máxima de 175℃, y baja pérdida de conmutación. Esto garantiza la larga vida de servicio del equipo.
Características principales
1. Para un mejor funcionamiento el controlador con variador integrado para ascensor se diseña con el sistema de bucle cerrado.
2. La compensación de par de velocidad cero sin dispositivo de pesaje de carga posibilita la reducción de costes.
3. La nueva tecnología de compensación de PWM de zona muerta del inversor propicia una menor pérdida de energía.
4. La tecnología de modulación dinámica del portador PWM reduce la producción de ruido del motor.
5. El controlador con variador integrado para elevador es ideal para el motor síncrono y asíncrono.
6. Viene con un microprocesador integrado Dual 32-bit.
7. Utiliza el codificador rotatorio para controlar al motor síncrono.
8. Este producto es aplicable para ascensores residenciales, ascensores de mercancías, elevador de automóviles, ascensor rampa, etc.
| Modelo AS380- | Capacidad nominal(kVA) | Salida de tensión nominal(kA) | Motor aplicable(kW) |
| 2S01P1 | 2.3 | 6.0 | 1.1 |
| 2S02P2 | 4.6 | 12 | 2.2 |
| 2S03P7 | 6.9 | 18 | 3.7 |
| 4T02P2 | 4.7 | 6.2 | 2.2 |
| 4T03P7 | 6.9 | 9 | 3.7 |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
| 4T0037 | 61 | 80 | 37 |
| 4T0045 | 74 | 97 | 45 |
| 4T0055 | 98 | 128 | 55 |
| 4T0075 | 130 | 165 | 75 |
| Salida de tensión mínima (v) | Clase-200V: monofásica, 220~240 (acoplamiento con entrada de tensión) Clase-400V; trifásico, 380/400/415/440/460V (acoplamiento con entrada de tensión) | |
| Potencia de entrada | Fase, tensión, frecuencia | Clase-200V, monofásica220~240V, 50~60Hz |
| Fluctuación de tensión permitida | -15%~+10% | |
| Fluctuación de frecuencia admisible | -5%~+5% | |
| Caída de tensión instantánea | Clase-200V: Mantiene la continuidad de operación cuando la tensión es superior a AC150V; Protección de baja de tensión disponible en 15ms cuando la tensión esta por debajo de AC 150V. Clase-400V: Mantiene la continuidad de operación cuando la tensión es superior a AC300V; Protección de baja de tensión disponible en 15ms cuando la tensión esta por debajo de AC 300V | |
| Características básicas | Número de pisos máx. | 2 a 64 niveles para un sólo ascensor |
| Limitación de velocidad | ≤ 4.00m /s | |
| Número de elevadores en grupo de control | ≤8 | |
| Tipo de comunicación | Comunicación serial Bus CAN | |
| Características de variador | Tipo de control | Control de vector con tarjeta PG |
| Torque de arranque | 150% 0Hz (Control de vector con tarjeta PG ) | |
| Rango de control de velocidad | 1:1000 (Control de vector con tarjeta PG ) | |
| Precisión de control de velocidad | ±0.02% (Control de vector con tarjeta PG 25 ±10 ℃) | |
| Limitación de torque | Aplica (ajustable por parámetros) | |
| Precisión de torque | ±5% | |
| Rango de control de frecuencia | 0 ~ 120Hz | |
| Precisión de frecuencia (Fluctuación de temp.) | ± 0.1% | |
| Resolución de frecuencia preestablecida | ±0.06Hz /120Hz | |
| Resolución de salida de frecuencia (Resolución calculada) | 0.01Hz | |
| Compensación de arranque sin carga | En caso de situación de carga de ascensor desconocida, se le asignará un adecuado torque al motor acorde con la dirección de movimiento del ascensor, de manera que el ascensor proporcione un arranque suave e instantáneo. La posibilidad de deslizamientos de cuerda puede ser reducida al mínimo para mayor confort durante el arranque. | |
| Capacidad de sobrecarga | Velocidad cero(150% sobrecarga) , < 3Hz(160% sobrecarga), > 3Hz (200% sobrecarga) | |
| Torque de frenado | 150% (Conexión externa resistencia de frenado), incorporado unidad de frenado | |
| Tiempo de Aceleración/Desaceleración | 0.01 ~ 600s | |
| Frecuencia portadora | 2 ~ 11kHz | |
| Operación en baterías de respaldo | Si se presentan fallos de potencia, las baterías de almacenamiento son usadas para proporcionar suficiente energía al ascensor para que lentamente se detenga finalmente en el nivel más próximo. | |
| Conectividad Tarjeta PG | Tarjeta PG Suministro de potencia | 5V, 12V, 300mA |
| Tipo Tarjeta PG | Tipo Colector abierto, Push-Pull, Diferencial, SIN/COS, EnDat absoluto | |
| Tarjeta PG Salida de frecuencia dividida | OA y OB ortogonal, coeficiente de divisor de frecuencia 1 ~ 128 | |
| Control de señal de Entrada/Salida | Suministro de potencia para control de entrada opto-aislado | Aislado 24V DC |
| Suministro de potencia control para salida de relé | Aislado 24V DC | |
| Opto-aislado entrada de baja tensión | 20-canales, entrada intercambiable de valores, Control de señal opto-aislado es aislado 24V DC entrada se señal de suministro de potencia | |
| Entrada de alta tensión Opto-aislada | 4-canales, entrada intercambiable de valores, Control de señal opto-aislado es aislado entrada se señal de suministro de potencia - aislado 24VDC | |
| Salida de relé programable 1 | 4-canales, contacto normalmente abierto, SPST Resistencia de contacto: 3A 250VAC o 3A 30VDC; | |
| Salida de relé programable2 | 3-canales, contacto normalmente abierto, SPST Resistencia de contacto: 6A 250VAC | |
| Señal de comunicación CAN | 3-canales | |
| Entrada analógica | 1-canal, terminal-única o diferencial; rango de tensión de entrada: -10v~+10v, precisión: 0.1% | |
| Funciones de protección | Protección de sobrecarga de motor | Disponible a través de ajuste de parámetros |
| Sobrecarga de Inversor | < 3Hz (160% sobrecarga): 5segundos, > 3Hz(185% sobrecarga): 10segundos | |
| Protección de corto circuito | Protección para variador, activada cuando se presenta sobreintensidad generada por corto circuito de cualquiera de las dos fases en el extremo de salida | |
| Protección de pérdida de fase de entrada durante operación | Cuando se presenta pérdida de fase de entrada durante operación, el circuito se apagará para proteger el variador | |
| Protección de pérdida de fase de salida durante operación | Cuando se presenta pérdida de fase de salida durante operación, el circuito se apagará para proteger el variador | |
| Umbral de sobretensión | 410V en bus (series 200V), 810V(series 400V) | |
| Umbral de bajas de tensión | 180V en bus (series 200V), 380V(series 400V) | |
| Compensación instantánea de apagado | Protección sobre 15ms | |
| Sobrecalentamiento de aspas de radiación | Protección a través de termistor | |
| Protección de pérdida de velocidad | Protección disponible cuando la velocidad está por encima del 30% de la velocidad nominal | |
| Fallo de codificados de impulsos | Desconexión para PG | |
| Protección de unidad de frenado | Diagnóstico de fallos automático de unidad de frenado, y activación de protección | |
| Protección de módulo | Incluye sobreintensidad, Corto circuito y protección de sobrecalentamiento | |
| Protección de sensor de corriente | Detección automática mientras se encuentra encendido | |
| Protección de Velocidad inversa | Detección a través de codificador | |
| I ²t Protección | Detección a través de corriente trifásica | |
| Protección de sobretensión de entrada | Clase-400V>725V, Clase-200V>360V, Detecta cuando se detiene | |
| Protección de fallos de salida a tierra | En caso de presentarse un corto circuito a tierra durante operación, el circuito se apagará para proteger el variador | |
| Protección de desbalance de salida | En caso de presentarse desbalance en la corriente de salida, el circuito se apagará para proteger el variador | |
| Protección de corto circuito de Resistor de freno | Detecta mientras realiza operación de frenado | |
| Interferencia de codificador | Evaluar el grado de interfaz del codificador y activar la alarma | |
| Error EEPROMs | Auto prueba mientras se encuentra encendido | |
| Pantalla | Pantalla LCD Inglés/Chino | Todos los sub-menús |
| Ambiente de instalación y operación | Temperatura ambiente | -10 ~ +45℃ |
| Humedad | Menor a 95%RH (sin condensación) | |
| Temperatura de almacenamiento | -20 ~ +60℃ (para transporte de corta duración) | |
| Lugares de aplicación | Interiores (sin gas corrosivo y polvo) | |
| Altitud | Menor a 1000m | |
| Estructura | Clase de protección | IP20 |
| Método de refrigeración | Refrigeración por ráfaga de aire | |
| Tipo de instalación | En gabinete eléctrico | |
