РусскийInversor de vector general

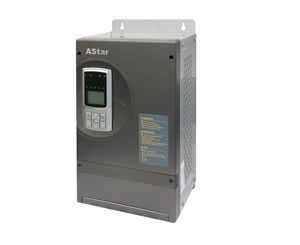

El inversor de vector general AS500 es un novedoso desarrollo de inversor de frecuencia diseñado para satisfacer la demanda del mercado. Su diseño se basa en una avanzada tecnología internacional de control de vector de velocidad, control de vector de lazo cerrado y tecnología de control de torque. El inversor de vector ofrece no sólo desempeño superior de control como superior control como inversor de frecuencias de alta gamma, sino también confiabilidad y adaptabilidad ambiental mejorada, dedo que es un producto diseñado y manufacturado para satisfacer los diferentes requerimientos de aplicación de los clientes y varias aplicaciones industriales.
Diseño basado en avanzadas tecnologías de variador, el inversor de vector se encuentra en la capacidad de controlar diferentes tipos de motores eléctricos tales como motor asíncrono o de inducción, motor de tracción sincrónica magnético permanente, motor síncrono magnético permanente, servo motor síncrono magnético permanente, entre otros. Por esta razón, el inversor de vector ofrece un amplio rango de aplicaciones y es usado principalmente para efectuar el control de escaleras mecánicas, bombas de agua, equipos de impresión y tintura, maquinaria, equipo de procesamiento de plásticos y químicos, equipo de minería, y para campos petroleros, etc. Por ejemplo, puede ser usado para control de tensión constante, control de ahorro de energía para máquinas de inyección de plástico, y control de proceso PID, entre otros.
Adicionalmente, el inversor de vector general se caracteriza por su diseño único de estructura. Ofrece una estructura compacta, amplio rango de tensión de entrada, conductos de aire independientes, función de detección automática mientras se encuentra encendido, y buena resistencia al agua, polvo e impactos. Adicionalmente, el inversor de vector ofrece completas funciones de protección incluyendo protección de terminal, alarma de sobrecalentamiento, protección de la integridad de equipo, y detección y protección corriente de alta precisión, entre otras funciones.
Bajo diferentes modos de control, nuestro inversor de vector le proporciona a los motores eléctricos disponer de diferente torque de arranque, rango de velocidad y precisión de estabilización de velocidad, etc. Ver detalles a continuación:
1. Modo de control V/F
Torque de arranque: 0.50Hz, 180% torque nominal
Rango de regulación de velocidad: 1:100
Precisión de estabilización de velocidad: ±0.5%
2. Modo de control de vector de lazo abierto
Torque de arranque: 0.20Hz, 180% torque nominal
Rango de regulación de velocidad: 1:200
Precisión de estabilización de velocidad: ±0.2%
3. Modo de control de vector de lazo cerrado
Torque de arranque: 0.00Hz, 200% torque nominal
Rango de regulación de velocidad: 1:1000
Precisión de estabilización de velocidad: ±0.02%
4. Modo de control de torque
El inversor de vector soporta intercambio en línea entre modo de control de torque y modo de control de velocidad. La precisión de torque es de ±5%, y el tiempo de respuesta es menor a 10ms.
| Entrada | Tensión nominal | 380v~460v(-15%~+10%), suministro de potencia trifásico Opcional 220v~240v, suministro de potencia trifásico |
| Frecuencia nominal | 50/60HZ | |
| Rango de tensión permitido | Desbalance de tensión ≤3%; Fluctuación de frecuencia admisible: ±5% | |
| Caídas de tensión | Protección de baja de tensión disponible en 15ms, cuando se presenta trifásico AC 380v~460v suministro de potencia, y la tensión de entrada es menor a AC300V | |
| Salida | Tensión(V) | Trifásica 0 a entrada de tensión nominal |
| Rango de frecuencia | Control V/F: 0.00~300.00HZ Control de vector: 0.00~120hz | |
| Capacidad de sobrecarga | 150%, 1 minute, 180%, 3s, 200%, 0.5s | |
| Eficiencia (Carga completa) | 7.5kw y menor a ≧93%; 45kw y menor a ≧95%; 55kw y mayor a ≧98% | |
| Precisión de frecuencia de salida | ±0.01% (Comando digital, -10~45℃) ±0.01% (instrucción analógica, 25±10C) | |
| Entrada/salida digital | Entrada digital | 8-canales. Función de entrada puede ser definida por el usuario |
| Frecuencia de pulso de entrada | 2-canales frecuencia de entrada máx.: 0~50HZ | |
| Salida de colector abierto | 2-canales La función de salida puede ser definida por el usuario | |
| Salida de relé | 4-canales, Contacto normalmente abierto o normalmente cerrado, Resistencia de contacto: 5A 250VAC o 5A 30 VDC; la función de salida puede ser definida por el usuario | |
| Frecuencia de pulso de salida | 1-canal, 0~50kHZ señal de pulso cuadrada de salida de colector abierto, programable | |
| Entrada/salida analógica | Entrada de tensión analógica | 2-canales, -10~+10 VDC o 0~+10 VDC, precisión 0.1% |
| Entrada de corriente analógica | 1-canal, 0~20mA, precisión 0.1% | |
| Salida de tensión analógica | 2-canales, -10~+10 VDC, precisión 0.1% | |
| Potenciómetro de tensión | Provee +10 VDC suministro de potencia para ajuste de velocidad de potenciómetro (máximo 25mA) | |
| Entrada de codificador | PG suministro de potencia | 5v, 12v, 300mA |
| Tipo de señal PG | Tipo Colector abierto, push-pull, diferencial, SIN/COS, resolver, enDat absoluto | |
| Tarjeta PG salida de frecuencia dividida | OA y OB ortogonal, coeficiente de divisor de frecuencia 1~128 | |
| Características de control | Frecuencia portadora | 2~16kHZ, frecuencia portadora puede ser ajustada automáticamente de acuerdo con las características de la carga |
| Resolución de frecuencia preestablecida | 0.01hz (instrucción digital) ±0.06hz/120hz (instrucción analógica 11bit + unsigned) | |
| Canal de comandos de operación | Panel de operación, terminal de control, canal de comunicación | |
| Modos de referencia de frecuencia múltiple | Panel de operación, terminales digitales/analógicas, modos de comunicación, funciones de desempeño | |
| Aumento de torque | Aumento de torque automático; aumento de torque manual | |
| Curva V/F | Curva V/F definida por usuario, curva linear V/F y 5 tipos de curva caracterizadas por torques decrecientes | |
| Regulación de tensión automática (AVR) | La relación de trabajo de la señal de salida PWM es ajustada automáticamente de acuerdo con la fluctuación del bus de tensión, así para reducir la fluctuación de tensión de salida generada por tensión inestable de la red eléctrica | |
| Eliminación de apagado automático | En el momento de apagado automático, el bus de control de tensión está disponible de manera que permite realizar operación ininterrumpida | |
| Capacidad de frenado dinámico | Incorporado unidad de frenado para inversor de vector de 110kw y menor clase; Otros inversores usan resistencia de frenado externa | |
| Capacidad de frenado DC | Corriente de frenado: 0.0~150.0% corriente nominal; Tiempo de frenado DC:0.0~30.0s | |
| Funciones únicas | Función de copia de parámetros | El panel estándar de operación permite efectuar carga y descarga de parámetros y muestra en pantalla de progreso de copia. El usuario puede seleccionar la función de “carga no permitida” para evitar la sobre escritura de parámetros. |
| Proceso PID | Para control de lazo cerrado de procesos variables | |
| Control de torque | Intercambio entre control de torque y control de velocidad puede ser logrado a través de terminales; diverso torque dado el método | |
| Funciones de Zero servo y control de posición | El inversor de vector se encuentra en la capacidad de lograr fijación de posición de velocidad cero de forma precisa | |
| Bus DC común | Inversor de vector puede ser impulsado por múltiple Bus DC común | |
| Encendido auto prueba | El inversor de vector se encuentra en la capacidad de realizar la auto-detección de encendido de los circuitos internos y externos, incluyendo conexión a tierra de motor, sobrecarga +10v de salida de suministro de potencia, sobrecarga entrada analógica, y desconexión | |
| Motor protección | Bloqueo de rotor protección | |
| Protección de sobrecarga de motor | ||
| Sobrecalentamiento de motor(PTC) protección | ||
| Protección de exceso de velocidad | ||
| Límite de torque protección | ||
| Inversor de vector protección | Límite de corriente de salida | Ambiente de instalación y condiciones de operación | Ubicación | Instale el inversor de vector verticalmente en un gabinete eléctrico bien ventilado; horizontal u otro método de instalación no es permitido. El medio de refrigeración es por aire. Instale el inversor de vector en ambientes sin exposición directa al sol, polvo, gas corrosivo, gases inflamables, niebla de aceite, vapores y caída de agua. |
| Límite de torque | Temperatura ambiente | -10~+40℃ | ||
| Drive sobrecarga | Reducción de potencia por cambios de temperatura | >40℃, para cada aumento de 1°C, la salida de corriente nominal disminuye 1%, 50℃ como máximo | ||
| Sobrecarga IGBT | Altitud | 1000m | ||
| Potencia de entrada baja de tensión /sobretensión | Reducción de potencia por cambios de altitud | >1000m, por cada 100m de incremento en altitud, la salida de corriente nominal disminuye 1%(3000m como máximo) | ||
| Bus DC baja de tensión/sobretensión | Humedad de ambiente | 5~95%,sin condensación | ||
| Sobrecalentamiento IGBT | Vibración | 3.5m/S2, 2~9HZ; 10m/s2, 9~120HZ | ||
| Sobrecalentamiento de radiador | Temperatura de almacenamiento | -40~+70% | ||
| Fallos de potencia | Grado de protección IP | IP20 | ||
| sobrecarga de salida de potencia +10v | ||||
| Pérdida de entrada de señal analógica (pérdida de valor de velocidad de referencia) | ||||
| Comunicación anormal | ||||
| Otros | Tipo de refrigeración | Refrigeración por aire forzado | ||
| Método de instalación | En gabinete eléctrico | |||
| certificación | CE | |||
| Entrada nominal | Drive modelo | Salida de tensión nominal(A) | Motor aplicable(kw) | Sobrecarga 120% 1min(A) |
| 200~240V | AS500 2T01P5 | 6 | 1.5 | 9 |
| AS500 2T02P2 | 9 | 2.2 | 14 | |
| AS500 2T03P7 | 14 | 3.7 | 22 | |
| 380~460V | AS500 4T02P2 | 6 | 2.2 | 9 |
| AS500 4T0003 | 7 | 3 | 11 | |
| AS500 4T0004 | 9 | 4 | 14 | |
| AS500 4T05P5 | 13 | 5.5 | 20 | |
| AS500 4T07P5 | 18 | 7.5 | 27 | |
| AS500 4T0011 | 27 | 11 | 40 | |
| AS500 4T0015 | 34 | 15 | 51 | |
| AS160 4T18P5 | 41 | 18.5 | 62 | |
| AS160 4T0022 | 48 | 22 | 72 | |
| AS160 4T0030 | 65 | 30 | 98 | |
| AS160 4T0037 | 80 | 37 | 120 | |
| AS160 4T0045 | 97 | 45 | 146 | |
| AS160 4T0055 | 128 | 55 | 192 | |
| AS160 4T0075 | 165 | 75 | 248 | |
| AS160 4T0090 | 195 | 90 | 292 | |
| AS160 4T0110 | 240 | 110 | 360 | |
| AS160 4T0132 | 270 | 132 | 405 | |
| AS160 4T0160 | 302 | 160 | 453 | |
| AS160 4T0185 | 352 | 185 | 528 | |
| AS160 4T0200 | 390 | 200 | 585 | |
| AS160 4T0220 | 426 | 220 | 639 | |
| AS160 4T0280 | 520 | 280 | 780 | |
| AS160 4T0315 | 585 | 315 | 877 | |
| AS160 4T0335 | 650 | 355 | 975 | |
| AS160 4T0400 | 740 | 400 | 1110 | |
Recomendaciones: Respecto al inversor de vector para motor AC de 4 polos (1500r/min) con mayor potencia y clase de tensión, por favor contacte a STEP Corporation. Asegúrese de verificar la placa de identificación del motor para garantizar que el inversor de vector seleccionado sea compatible con el motor.
